Ψυξη ενυδρειου - οδηγιες κατασκευης

[delta66]

Controller θερμοκρασίας Eliwell IC 915 NTC/PTC, διπλής εξόδου στα 220V ή 12V

Υλικά :

• Eliwell IC 915 220V ή 12V, (τροφοδοτικό 12V για τον Eliwell σε περίπτωση που επιλέξετε αυτόν),
• Αισθητήρας ΝΤC, (πλαστικός κατάλληλος για ενυδρεία και να το τονίσετε κατά την αγορά του),
• Καλώδιο ρεύματος,
• 2 θηλυκά διπολικά φις και 1 αρσενικό διπολικό,
• Ανεμιστήρες 12v με το ανάλογο τροφοδοτικό τους σε αμπέρ,
• Θερμαντικό σώμα. (Δεν είναι απαραίτητο να έχει ενσωματωμένο θερμοστάτη, αλλά και να έχει παρακάτω γίνεται αναφορά για τέτοια περίπτωση).

Για να μη ρισκάρετε να κολλήσει κάποια στιγμή ο ελεγκτής, αλλά και για μακροζωία του, μπορείτε να συνδέσετε θερμαντήρες μέχρι 600 Watt σύνολο.
Πρέπει να δοθεί μεγάλη προσοχή σε οποιανδήποτε συνδεσμολογία και να καταλήξετε διότι υπάρχει τάση των 220V με κίνδυνο ηλεκτροπληξίας


Τρόποι συνδεσμολογίας

1ος τρόπος : με γεφυρώσεις (πράσινη διαγράμμιση) λειτουργεί μόνο με τον Eliwell 220V

2ος τρόπος : χωρίς γεφυρώσεις, λειτουργεί και με τους δύο τύπους (220V και 12V).

Η μόνη διαφοροποίηση του σχεδίου στην περίπτωση Β, είναι ότι μεσολαβεί το τροφοδοτικό για τον Eliwell, από την παροχή με αριθμό 1 στους ακροδέκτες 6-7 του ελεγκτή.
(Σε αυτή τη περίπτωση προσέξτε την πολικότητα +/-).
Επίσης οι ανεμιστήρες μπορούν να είναι και παραπάνω από δυο (όπως είναι στα σχέδια), αρκεί το τροφοδοτικό τους να υπερκαλύπτει το σύνολο των αμπέρ.

Προγραμματισμός του Eliwell

Βήμα 1 : Η πρώτη έξοδος ρυθμίζεται να είναι για τον έλεγχο του θερμαντικού σώματος (φις Νο 6 στο σχέδιο)

• Πιέστε για 5 δευτερόλεπτα το set και με τα βελάκια μεταφερθείτε στο rE1,
• πατήστε set και με τα βελάκια στο HC1,
• πατήστε πάλι set και με τα βελάκια στο H (heat),
• set για επιβεβαίωση και δυο φορές fnc για επιστροφή.

Βήμα 2 : Η δεύτερη έξοδος ρυθμίζεται να είναι για τον έλεγχο των ανεμιστήρων (φις Νο 3 στο σχέδιο)

• Πιέστε για 5 δευτερόλεπτα το set και με τα βελάκια μεταφερθείτε στο rE2,
• πατήστε set και με τα βελάκια στο HC2,
• πατήστε πάλι set και με τα βελάκια στο C (cool),
• set για επιβεβαίωση και δυο φορές fnc για επιστροφή.

Βήμα 3 : Ρύθμιση για να δείχνει τη θερμοκρασία με ακρίβεια δεκαδικού.

• Πιέστε για 5 δευτερόλεπτα το set και με τα βελάκια μεταφερθείτε στο diS,
• πατήστε set και με τα βελάκια στο ndt,
• πατήστε πάλι set και με τα βελάκια στο y (yes),
• set για επιβεβαίωση και δυο φορές fnc για επιστροφή.

Βήμα 4 : Ρύθμιση του τύπου αισθητήρα (NTC πλαστικός για υγρά, ο μεταλλικός είναι ακατάλληλος για ενυδρεία).

• Πιέστε για 5 δευτερόλεπτα το set και με τα βελάκια μεταφερθείτε στο CnF,
• πατήστε set και με τα βελάκια στο H00,
• πατήστε πάλι set και με τα βελάκια στο ntC,
• set για επιβεβαίωση και δυο φορές fnc για επιστροφή.

Βήμα 5 : Ρύθμιση κατώτερης επιτρεπτής θερμοκρασίας
(Εάν έχετε θερμαντικό σώμα με ρυθμιστή θερμοκρασίας, τοποθετήστε τον λίγο παραπάνω από ότι η θερμοκρασία που θα θέσετε στον ελεγκτή, ώστε να λειτουργεί με την εντολή του Eliwell και όχι με αυτή του θερμοστάτη).

• Πιέστε το set (εμφανίζεται αμέσως) το SP1,
• πατήστε πάλι set και με τα βελάκια ρυθμίστε τη κατώτερη θερμοκρασία.
• set για επιβεβαίωση και δυο φορές fnc για επιστροφή.

Βήμα 6 : Ρύθμιση ανώτερης επιτρεπτής θερμοκρασίας

• Πιέστε το set και με τα βελάκια στο SP2,
• πατήστε πάλι set και με τα βελάκια ρυθμίστε την ανώτερη θερμοκρασία.
• set για επιβεβαίωση και δυο φορές fnc για επιστροφή.

Βήμα 6 : Ρύθμιση για το περιθώριο σε διαφορά θερμοκρασίας για να αρχίσει να λειτουργεί το θερμαντικό σώμα.
πχ. αν έχει ρυθμιστεί κατώτερη θερμοκρασία 26ο C και το περιθώριο που θα του θέσετε θα είναι 0.2 C, το θερμαντικό σώμα θα αρχίσει να λειτουργεί μόλις η θερμοκρασία κατέβει στους 25,8 C και θα σταματήσει όταν φτάσει πάλι τους 26 C.
Στην ουσία η προηγούμενη ρύθμιση δεν είναι η πραγματική κατώτερη θερμοκρασία, αλλά το πηλίκο αυτής και το περιθώριο που θα του δώσετε.

• Πιέστε για 5 δευτερόλεπτα το set και με τα βελάκια μεταφερθείτε στο rE1,
• πατήστε πάλι set και με τα βελάκια στο dF1,
• και πάλι set και με τα βελάκια ρυθμίστε το περιθώριο που επιθυμείτε (πχ 0,2).
• Πατήστε set για επιβεβαίωση και fnc για επιστροφή.

Βήμα 7 : Ρύθμιση για το περιθώριο σε διαφορά θερμοκρασίας για να αρχίσουν να λειτουργούν οι ανεμιστήρες.
πχ. αν έχει ρυθμιστεί ανώτερη θερμοκρασία 27,5 C και το περιθώριο που θα του θέσετε θα είναι 0.2 C, οι ανεμιστήρες θα αρχίσουν να λειτουργούν μόλις πάει η θερμοκρασία στους 27,7 C και θα σταματήσουν όταν φτάσει πάλι τους 27,5 C.
Στην ουσία η προηγούμενη ρύθμιση δεν είναι η πραγματική ανώτερη θερμοκρασία αλλά το άθροισμα αυτής με το περιθώριο που θα του δώσετε.

• Πιέστε για 5 δευτερόλεπτα το set και με τα βελάκια μεταφερθείτε στο rE2,
• πατήστε πάλι set και με τα βελάκια στο dF2,
• και πάλι set και με τα βελάκια ρυθμίστε το περιθώριο που επιθυμείτε (πχ 0,1).
• Πατήστε set για επιβεβαίωση και δυο φορές fnc για επιστροφή.

Βήμα 8 (προαιρετικό) : Ρύθμιση σε περίπτωση αποσύνδεσης ή βλάβης του αισθητήρα και το πώς πρέπει να συμπεριφερθεί ο ελεγκτής.
Σε αυτό σημαντικός παράγοντας είναι το θερμαντικό σώμα να έχει θερμοστάτη.
Σε μια τέτοια περίπτωση η παρακάτω ρύθμιση δίνει εντολή στον Eliwell ώστε το θερμαντικό σώμα να παραμένει συνέχεια ανοιχτό και να κλείνει σύμφωνα με τη ρύθμιση που έχουμε θέσει στον ενσωματωμένο θερμοστάτη.
Αν παραμείνουν οι προκαθορισμένες ρυθμίσεις (default) του ελεγκτή, άπλα δεν θα λειτουργήσουν ο θερμαντηρας ή/και οι ανεμιστήρες. Αυτό είναι καλύτερο όταν έχουμε θερμαντήρα χωρίς θερμοστάτη.

• Πιέστε για 5 δευτερόλεπτα το set και με τα βελάκια μεταφερθείτε στο rE1,
• πατήστε πάλι set και με τα βελάκια στο On1,
• και πάλι set και με τα βελάκια στο 1.
• set για επιβεβαίωση και δυο φορές fnc για επιστροφή.
• Πιέστε για 5 δευτερόλεπτα το set και με τα βελάκια μεταφερθείτε στο rE1,
• πάλι set και με τα βελάκια στο OF1,
• και πάλι set και με τα βελάκια στο 0.
• Πατήστε set για επιβεβαίωση και fnc για επιστροφή.

Το αντίστοιχο και στα ανεμιστηράκια.
Σε περίπτωση "βλάβης" ο Εliwell θα αφήσει τους ανεμιστήρες σε λειτουργία.
Αν κατεβάσει πολύ τη θερμοκρασία θα επέμβει ο θερμαντήρας.

• Πιέστε για 5 δευτερόλεπτα το set και με τα βελάκια μεταφερθείτε στο rE2,
• πατήστε πάλι set και με τα βελάκια στο On2,
• και πάλι set και με τα βελάκια στο 1.
• set για επιβεβαίωση και δυο φορές fnc για επιστροφή.
• Πιέστε για 5 δευτερόλεπτα το set και με τα βελάκια μεταφερθείτε στο rE2,
• πάλι set και με τα βελάκια στο OF2,
• και πάλι set και με τα βελάκια στο 0.
• Πατήστε set για επιβεβαίωση και fnc για επιστροφή.

Βήμα 9 (προαιρετικό) : Διόρθωση της ένδειξης θερμοκρασίας - Καλιμπράρισμα (calibration)

• Πιέστε για 5 δευτερόλεπτα το set και με τα βελάκια μεταφερθείτε στο diS,
• πατήστε set και με τα βελάκια στο CA1,
• και πάλι set και με τα βελάκια ρυθμίστε προς τα πάνω ή προς τα κάτω τη διόρθωση της ένδειξης.
• set για επιβεβαίωση και δυο φορές fnc για επιστροφή.

Καλό είναι κατά τη γνώμη μου να μην είναι ίδιες, όλο το χρόνο οι προγραμματισμένες θερμοκρασίες αλλά να αλλάζουν με τις εποχές.


English Manual : http://webmanuals.lennoxeurope.com/Current...0eng%205-03.pdf


Κείμενο: delta66
Γραφικά : Aiolos

[κ.ω.σ.τ.α.ς.]

[giannisqq]

τωρα το ειδα!!απαιχτος σπυρο...μπηκε κιολας στα αγαπημενα για να δοκιμασω να το φτιαξω!!δεν υπαρχουν αυτα σε e-shop τωρα?

[delta66]

Αρχική Δημοσίευση από giannisqq

τωρα το ειδα!!απαιχτος σπυρο...μπηκε κιολας στα αγαπημενα για να δοκιμασω να το φτιαξω!!δεν υπαρχουν αυτα σε e-shop τωρα?

Για τα zalman λες?
Τα φερνει καπου καπου αλλα εξαφανιζονται εν ριπει οφθαλμου.
Τα βαζεις στην wishlist σου και οταν ερθει mail με παραλαβη τους τρεχεις και τα παιρνεις επιτοπου.

[giannisqq]

ok ευχαριστω!!

[stratri1]

Επειδή τα Zalman πράγματι εξαφανίζονται και δεν τα βρίσκω σε άλλο Ελληνικό e-shop, μήπως θα μπορούσατε να προτείνετε κάποιο άλλο ανεμιστήρι, αθόρυβο και αποδοτικό, από την εμπειρία σας;;;
Ευχαριστώ.

[kikos7]

Τέλεια και αναλυτικότατη παρουσίαση, ευχαριστούμε.
Έχω όμως την εξής ερώτηση:
Πολύ καλός ο τρόπος με τις γεφυρώσεις αλλά για να σηκώσουν π.χ. τα 400watt του θερμαντήρα θα πρέπει να χρησιμοποιήσουμε φαντάζομαι καλώδιο μεγάλης διαμέτρου, πως θα συνδεθούν(χωρέσουν) στις οπές του ελεγκτή;

[delta66]

Αρχική Δημοσίευση από kikos7

Τέλεια και αναλυτικότατη παρουσίαση, ευχαριστούμε.
Έχω όμως την εξής ερώτηση:
Πολύ καλός ο τρόπος με τις γεφυρώσεις αλλά για να σηκώσουν π.χ. τα 400watt του θερμαντήρα θα πρέπει να χρησιμοποιήσουμε φαντάζομαι καλώδιο μεγάλης διαμέτρου, πως θα συνδεθούν(χωρέσουν) στις οπές του ελεγκτή;

Εχεις δει τη διαμετρο των καλωδιων των θερμαντηρων?
-------------------------
Αν και το σωστοτερο ειναι να οδηγουμε ενα ρελε με τον controller και να βαζουμε οσα βατ θελουμε.
Οποιος δεν καταλαβαινει πως γινεται, πηγαινει σε ενα καταστημα ηλεκτρονικων ή αυτοματισμων με το σχεδιο και ζηταει να του δωσουν το ρελε (και να πει ποσα βατ θερμαντηρες θα οδηγησει) και να του πουν τι θα συνδεσει με τι.

[netblues]

Δλδ ΠΟΣΟ χοντρα φανταζεσαι?
τα 400watt ειναι περιπου 1,8Α και μαλιστα σε μικρο μηκος.
Ενα καλωδιο 0,75 ειναι υπεραρκετο

[kikos7]

Ευχαριστώ πολύ που μου δίνετε τα φώτα σας για να συνεχίσω να έχω φώτα
Ο θερμαντήρας είναι 300watt τιτανίου και θέλει πρίζα σούκο.
-Παρεμπιπτόντως για 400λτ μικτά που στο δωμάτιο η θερμοκρασία το χειμώνα πέφτει τις ώρες που λείπω από το σπίτι στους 15 βαθμούς πόσα watt θέλω;
Οπότε για ασφάλεια βάζω ρελέ, αφού με ταφ μάλλον θα βάλω πάνω στον ελεγκτή δύο θερμαντήρες.
Δύο λοιπόν καλώδια 0.75 θα χωρέσουν μαζί στην ίδια θέση στον ελεγκτή; Φαντάζομαι πως αν χρησιμοποιήσουμε ρελέ δεν κάνουμε γεφυρώσεις.
Ευχαριστώ.

[netblues]

Το ρελε ειναι μαλλον υπερβολη.
Οπως επισης υπερβολη ειναι 2Χ300watt για 400λτ μεικτα.
2Χ150 ειναι αρκετοι.
Παρε ενα μικρο πολυμπριζο 2 θεσεων, και συνδεσε το στη θεση που θα εβαζες τους θερμαντηρες, και μετα βαλε τα 2 σουκο στο πολυμπριζο.

[Maverick]

Ή μην κάνεις τον τρόπο με τις γεφυρώσεις

Αρχική Δημοσίευση από stratri1

Επειδή τα Zalman πράγματι εξαφανίζονται και δεν τα βρίσκω σε άλλο Ελληνικό e-shop, μήπως θα μπορούσατε να προτείνετε κάποιο άλλο ανεμιστήρι, αθόρυβο και αποδοτικό, από την εμπειρία σας;;;
Ευχαριστώ.

Εγώ έβαλα SUNON από τον ΦΑΝΟ (2,7 γιούρο το κομμάτι) και ήταν μια χαρά (υψηλό CFM κοντά στα 40 αλλά λίγο πιο πολλά decibel από τα υπόλοιπα).

[Dimis]

Υπομνημα!
Το ζητησατε,εγινε!

[nazgul]

Ωραιος!

[LAKI]

αυτο δεν ειναιειναι η ανεμηστηρες που εχω!αυτο δεν περιγραφει και ο Κ.Σπυρος

[delta66]

Κοντρολερ ειναι και αυτος στη 2η φωτο, αλλα δεν ειναι ο eliwell που παρουσιαζεται στο θεμα.
Εσυ εχεις βαλει τον stc-1000 αν διακρινω καλα.
Θελει αλλη συνδεσμολογια και ρυθμισεις, τα οποια παρουσιαζονται σε αλλο θεμα.

Ποιος σου τον εφτιαξε?

[LAKI]

Αρχική Δημοσίευση από delta66

Κοντρολερ ειναι και αυτος στη 2η φωτο, αλλα δεν ειναι ο eliwell που παρουσιαζεται στο θεμα.
Εσυ εχεις βαλει τον stc-1000 αν διακρινω καλα.
Θελει αλλη συνδεσμολογια και ρυθμισεις, τα οποια παρουσιαζονται σε αλλο θεμα.

Ποιος σου τον εφτιαξε?

ο χρηστης rakita

[genecr]

ευχαριστώ για το κομμάτι του προγραμματισμού του controler (φυσικά και όλο το άρθρο είναι πολύ καλό για κάτοχο rio)...
δεν άνοιξα καθόλου το manual

[delta66]

Αρχική Δημοσίευση από genecr

ευχαριστώ για το κομμάτι του προγραμματισμού του controler (φυσικά και όλο το άρθρο είναι πολύ καλό για κάτοχο rio)...
δεν άνοιξα καθόλου το manual

Με το Manual ετσι κι αλλιως δεν θα γινοταν τιποτα.
Οι συνδεσμολογιες που εχει δεν κανουν για τη δουλεια μας

[genecr]

όπως τα λες. το άνοιξα δεν κατάλαβα τίποτα και το έκλεισα
το ωραίο είναι ότι όταν ήμουν στην ΕΨΕΜ για να τον αγοράσω μου λέει ένας πελάτης "μην το πάρεις δεν πρόκειται να βγάλεις άκρη με τον προγραμματισμό...
"

[delta66]

Aς ειναι καλα ο πιο παλιος Παναγιώτης Παγώνης (Liolios), που πανω σε δικo του αρθρo στηριχτηκα να φτιαξω και τη δικη μου αναλυτικη παρουσιαση.

[dalex]

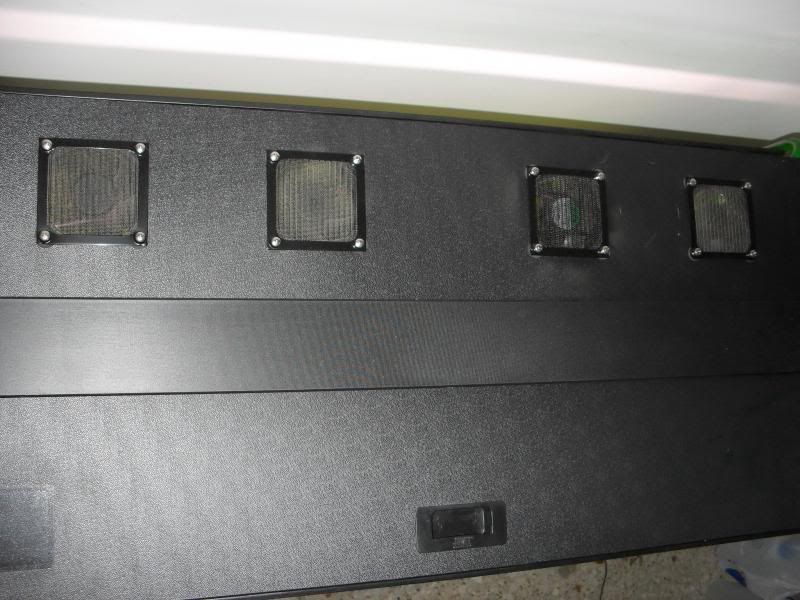

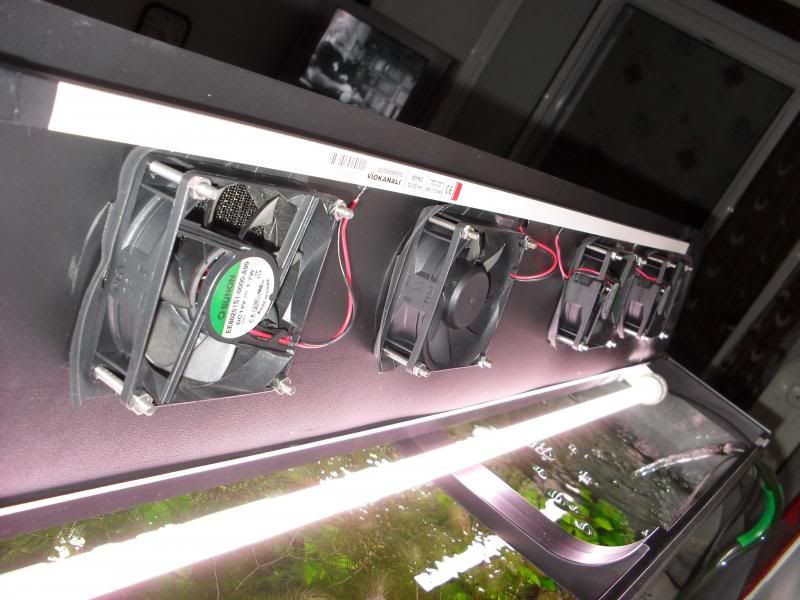

Φίλε delta66 νομίζω ότι πρέπει να σε ευχαριστήσω για το άρθρο σου και τις οδηγίες σύμφωνα με τις οποίες έφτιαξα το καπάκι στο καινούριο μου ενυδρείο RIO 180. Δεν βρήκα βέβαια ακριβώς όλα τα υλικά που περιγράφεις στο άρθρο σου, αφού αυτό είχε γραφτεί από το 2008, αλλά και με δικές μου πατέντες έφτιαξα κάτι που μοιάζει αρκετά σε αυτό που περιγράφεις. Παραθέτω και φωτογραφίες με το αποτέλεσμα.

[delta66]

Ωραια κατασκευη.
Τα ανεμιστηρακια zalman λογικα δεν πρεπει να βρηκες/
Τα Konig ειναι πολυ καλοι αντικαταστατες.
Το 2ο που φαινεται μαλλον konig ειναι, και το εχεις βα βγαζει αερα απο το ενυδρειο.
Δυο παρατηρησεις.
Αν θελεις να εχεις τη μεγαλυτερη αποδοση, βαλτο να φυσαει κ αυτο μεσα, αφηνωντας ανοιχτη την τρυπα της ταιστρας για να βγαινει ο αερας(συν οτι υπαρχουν και οι τρυπες πισω για τις σωληνες).
Τα φιλτρα κανουν πολυ καλη δουλεια με τη σκονη, αλλα κοβουν ροη αερα.

Αν δεις λοιπον και δεν εχεις την πτωση θερμοκρασιας που επιθυμεις.
Πρωτα τσεκαρεις τις δυνατοτητες των ανεμιστηρων και επιλεγεις πιο δυνατα, μετα τα βαζεις ολα να φυσανε μεσα και μετα βγαζεις τις σιτες.

[dalex]

Τα ανεμιστηράκια είναι SUNON(από ένα κατάστημα με ηλεκτρονικά μου τα έδωσαν). Αλλά δεν βρήκα επίσης αντικραδασμικές βάσεις ούτε ροδέλες σιλικόνης, και εκεί ήταν που έκανα άλλη πατέντα.
Το να βγάζει το ένα ανεμιστηράκι τον αέρα το έκανα ακολουθώντας τις οδηγίες σου και δεν βλέπω να έχει πρόβλημα. Τρέχει τώρα έτσι από 20/6 με την επιλογή του τροφοδοτικού στα 5V και η απόδοση είναι ικανοποιητική. Σε αρκετά ζεστό σπίτι και με ρύθμιση στο Eliwell να ανάβουν στους 27,5 και να σβήνουν στους 27 βαθμούς, μια δυο φορές έχει ανεβάσει θερμοκρασία στους 28. Βέβαια το καλοκαίρι φέτος δεν ήταν πολύ ζεστό. Πάντως το παρακολουθώ και αν χρειαστεί έχω τις επιλογές που αναφέρεις, με επιπλέον επιλογή και πιθανός πρώτη να ανεβάσω τα βολτ στο τροφοδοτικό.

[delta66]

Μονο 5V και σε καλυπτει?
Σουπερ.
Αν το βαλεις στα 9 ή στα 12 θα πεταει οταν χρειασστει.
Αν και καλο ειναι να το εβαζες απο τωρα τουλαχιστον στα 9V, για να μη ζοριζεται.

[dalex]

Το κακό είναι ότι όσο το ανεβάζεις αυξάνεται και ο θόρυβος,
ενώ έτσι μπορεί να λειτουργούν για περισσότερη ώρα αλλά δεν ακούγονται καθόλου.

[_tm_]

καλημερα!
στα πλαισια προετοιμασιας του συστηματος ψυξης, ηθελα να ρωτησω, αν η τοποθετηση reflector εμποδιζει την αποδοση των ανεμιστηρων ετσι οπως τα εχεις τοποθετησει και αν θα μπορουσαν να μπουν μεγαλυτερα (π.χ. 90αρια αντι για 80αρια)..
Σκεφτομαι να τα βαλω ολα να φυσανε προς τα μεσα και να αφησω ανοιχτο το καπακι που εχει (μαλλον) για τοποθετηση skimmer... χμ...

[_tm_]

(κανεις??)

[Τάκης]

Αρχική Δημοσίευση από _tm_

καλημερα!
στα πλαισια προετοιμασιας του συστηματος ψυξης, ηθελα να ρωτησω, αν η τοποθετηση reflector εμποδιζει την αποδοση των ανεμιστηρων ετσι οπως τα εχεις τοποθετησει και αν θα μπορουσαν να μπουν μεγαλυτερα (π.χ. 90αρια αντι για 80αρια)..
Σκεφτομαι να τα βαλω ολα να φυσανε προς τα μεσα και να αφησω ανοιχτο το καπακι που εχει (μαλλον) για τοποθετηση skimmer... χμ...

reflector εννοείς ανακλαστήρες για τα φώτα ? αυτα ίσως κόβουν την ροή του αέρα να χτυπάει κατευθείαν πάνω στο νερό

[_tm_]

ναι, αυτο λεω. Τελος παντων, θα δειξει!
Αντι για τους ανεμιστηρες που αναφερει ο Σπυρος στο 1ο ποστ, εγω σημερα παρηγγειλα αυτους:

http://www.pc1.gr/showitem.php?ID=200002460

οι οποιοι και φαινονται δυνατοι και δειχνουν ιδιαιτερως ησυχοι!
